Аппаратура контроля для самолетов.

3.2.1. Аппаратура контроля для самолетов

АКПА предназначена для обеспечения автоматизированного наземного контроля цепей энергетического и информационного каналов управления АСП объектов на этапах отработки на заводах-изготовителях, испытаний и эксплуатации самолетов.

Используется при проведении:

  • предполетной подготовки;
  • периодических и регламентных работ;
  • смены загрузки АСП;
  • поиска неисправностей.



АКПА выполняет следующие режимы контроля:

  • Оперативный – проверка исправности цепей взаимодействия СУО с АСП при установленных на объекте контроля подвесных устройствах в режиме КЦУ ФПО СУО объекта.
  • Расширенный – углубленная проверка исправности цепей взаимодействия БРЭО самолета с АСП в соответствии с протоколом информационного взаимодействия.

Состав:

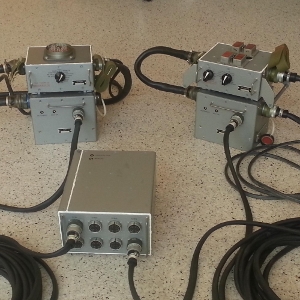

Блоки БК

Предназначены для обеспечения конструктивной возможности подключения блоков БЛК к штатным соединителям объекта контроля или соединителям подвесных устройств. Электрическое соединение блоков БК и БЛК обеспечивается посредством соединительных жгутов.



Блок БЛК

Выполнен в виде конструктивно-съемной единицы и предназначен:

  • в режиме оперативного контроля (ОК) – для реализации алгоритма работы заданного типа АСП (в соответствии с режимом КЦУ СУО);
  • в режиме расширенного контроля (РК) – для преобразования информации, передаваемой из БРЭО в ПК-35 и обратно

Блок БИВ

В системе выполняет следующие функции.

В режиме РК:

  • распределяет информационные потоки от блоков БЛК к ПК-35 и обратно;
  • формирует видеосигнал для МФИ объекта при имитации АСП с телевизионными ГСН;
  • проверяет ВЧ-тракт приемной антенны ГЛОНАСС (при имитации АСП со встроенным модулем ГЛОНАСС).

В режиме ОК:

  • реализует алгоритм проверки ВПУ (в соответствии с режимом КЦУ СУО).



Блок БИВ

В режиме РК поддерживает одновременное подключение до 8-ми блоков БЛК.

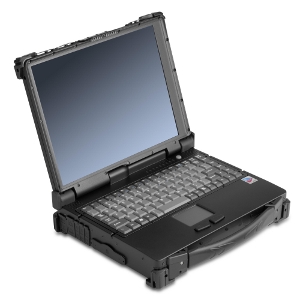

Пульт контроля ПК-35.

Пульт контроля ПК-35

Реализован на базе защищенного ноутбука TS Strong@Master 7020N.

В режиме расширенного контроля (РК) выполняет в системе следующие функции:

  • обеспечивает графический интерфейс оператора;
  • задает алгоритмы контроля объекта (в режиме расширенного контроля);
  • принимает и консолидирует информацию от различных точек подвески объекта контроля;
  • обеспечивает интерфейс сопряжения с блоком БИВ.






В настоящее время проводятся работы по разработке и адаптации АКПА для объектов Су-35; Су-35С; Су-34; Т-50
