Программно-аппаратный комплекс «Монитор AFDX»

AFDX Avionics Full Duplex Switched Ethernet, стандарт передачи, основанный на Ethernet и предназначенный для связи с новыми и перспективными системами самолетов.  AFDX — это термин для стандарта ARINC 664, часть 7.

Программно-аппаратный комплекс «Монитор AFDX» предназначен для мониторинга пакетов AFDX ARINC 664, часть 7, путём подключения коммутатора из состава Монитора AFDX «в разрыв» цепи.

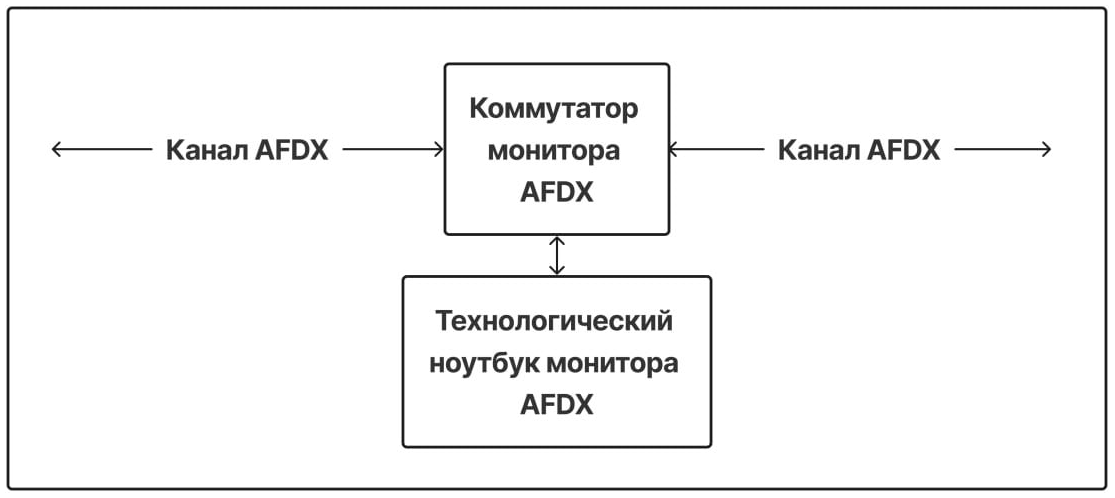

Рисунок 1 — Схема мониторинга AFDX.

«Монитор AFDX» состоит из:

• Технологического ноутбука с ПО монитора AFDX;
• Коммутатора монитора AFDX;
• Комплекта жгутов.

«Монитор AFDX» позволяет осуществлять:

• отображение пересылаемых по линии связи пакетов AFDX;
• отображение содержимого пакетов данных;
• определение источника и адресата пакетов данных, их размера и частоты отправки;
• фильтрацию пакетов данных;
• сохранение пакетов данных;
• анализ пакетов данных;
• формирование базы данных пакетов для последующей расшифровки содержимого пакета (включая переменные полей структуры пакета и их значений).

ПО монитора AFDX позволяет конфигурировать протоколы, загружать их в программу мониторинга и декодировать пакеты с их помощью. Предлагаемый программно-аппаратный комплекс можно развертывать с самого начала этапа проектирования программного обеспечения БРЭО и использовать в том числе в эксплуатации систем самолета, например, для последующих модификаций, а также для поиска ошибок.

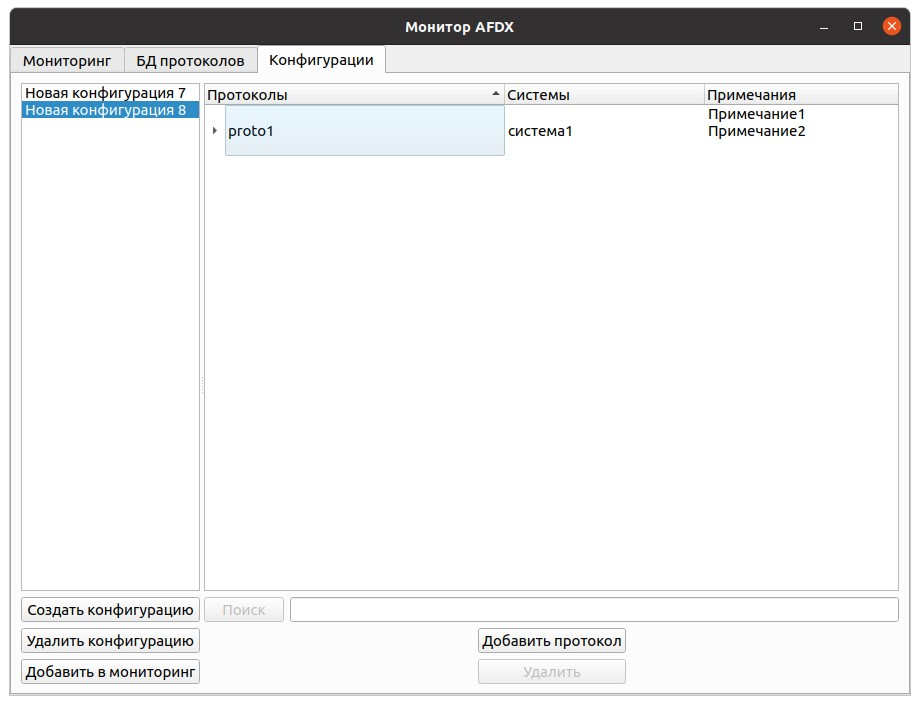

Рисунок 2 - Общий вид монитора AFDX, если активирована вкладка «Конфигурации».

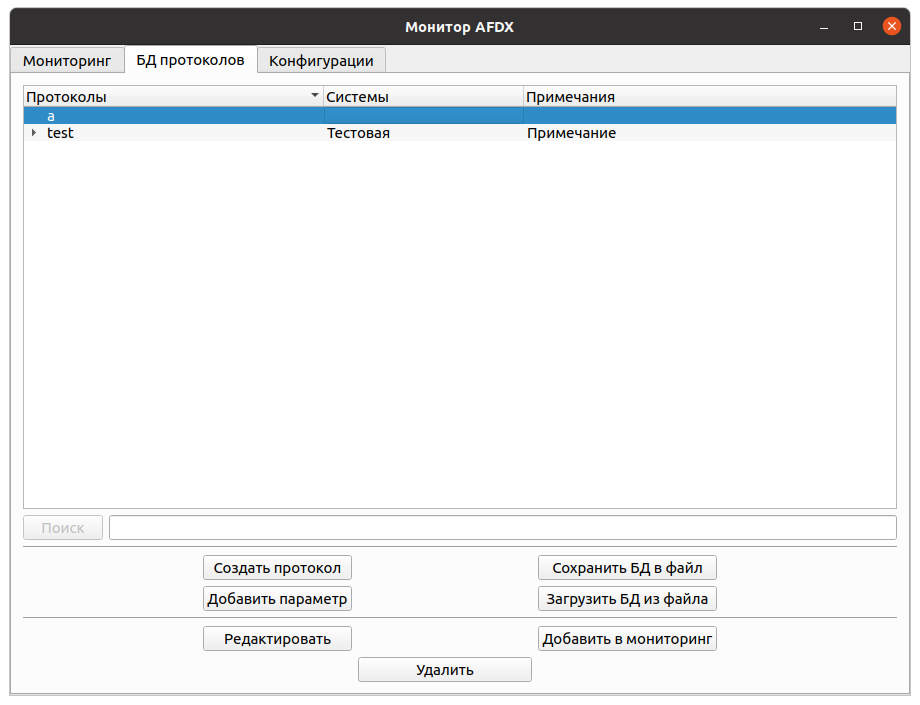

Рисунок 3 - Общий вид монитора AFDX, если активирована вкладка «БД протоколов».

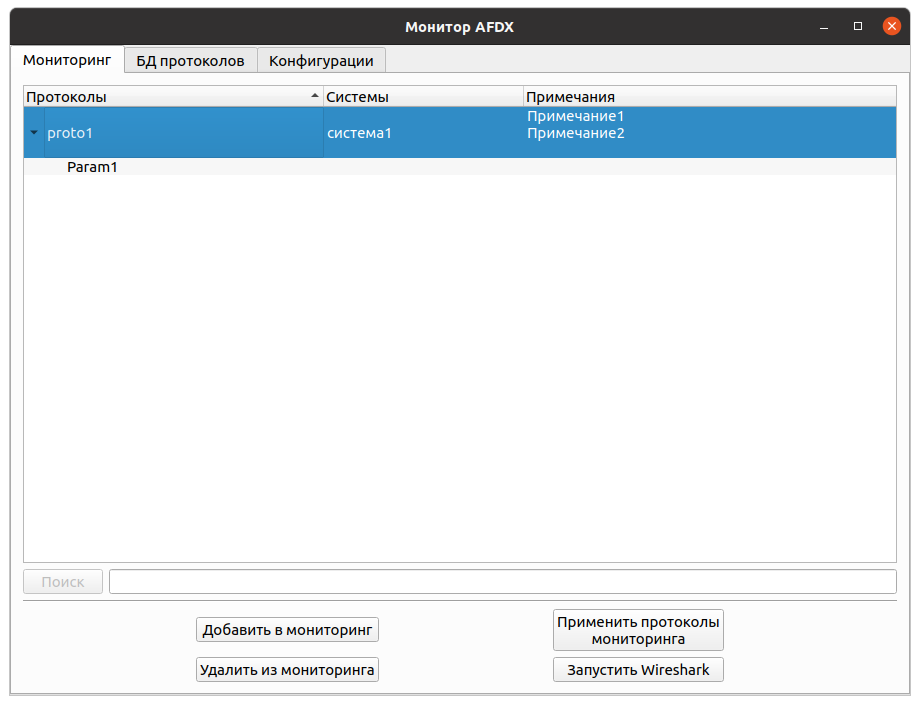

Рисунок 4 - Общий вид монитора AFDX, если активирована вкладка «Мониторинг».

ПО монитора AFDX имеет инструменты для создания и редактирования протоколов информационного обмена, что позволяет осуществлять тестирование работы программного обеспечения БРЭО и выявлять ошибки. Можно создать в ПО монитора AFDX протоколы разных версий и применять их в зависимости от необходимости. Тем самым формируя базу протоколов. Это позволяет на разных этапах отработки смотреть актуальное содержимое пакетов и корректно интерпретировать его с помощью ПО монитора AFDX, чтобы отслеживать значения конкретных переменных.

При помощи сконфигурированных протоколов возможно осуществлять декодирование пакетов данных по заданным в протоколах параметрам.

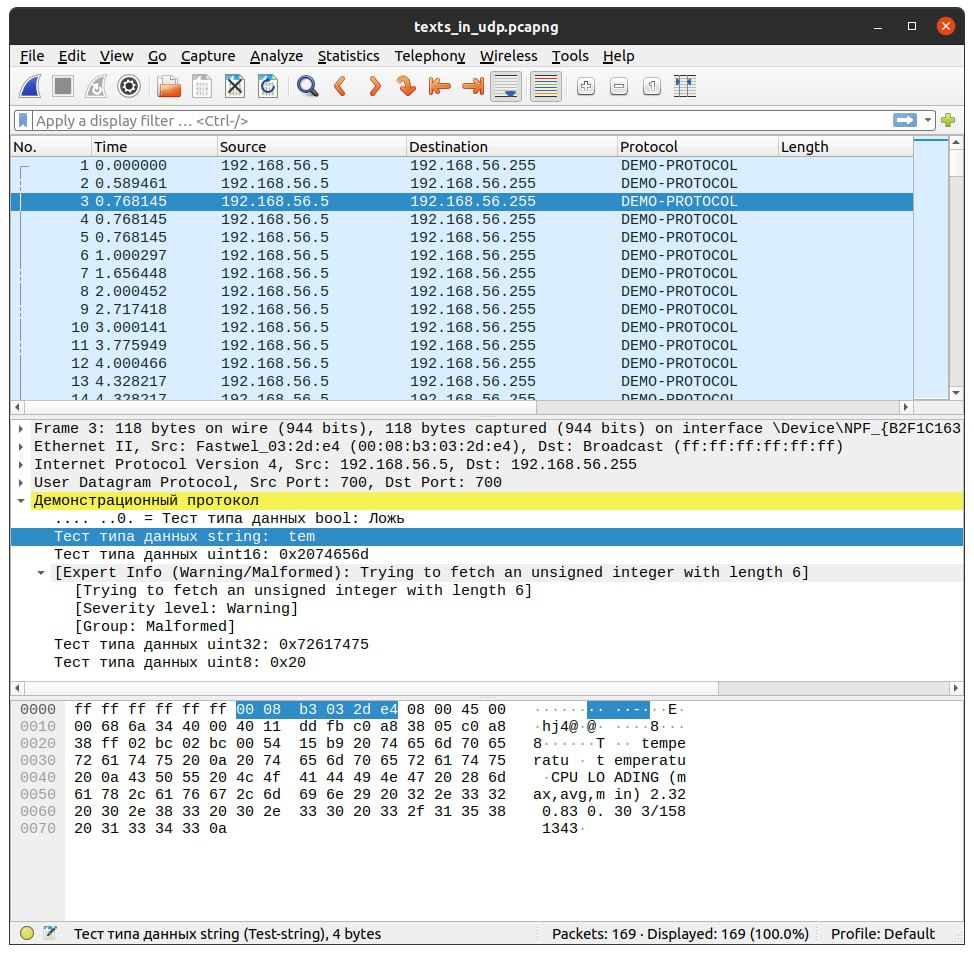

Рисунок 5 – Пример разбора пакета данных
