СБИ – система бортовых измерений.

Система бортовых измерений является гибкой цифровой системой сбора данных от бортового оборудования, сочетающая в себе высокую надежность и высокие технические характеристики в компактной модульной системе.

СБИ применяется для решения следующих задач:
  • синхронизация по времени разнородных информационных потоков;
  • сбор и преобразование первичной информации с бортовых датчиков;
  • смена рабочих программ в процессе выполнения полетного задания;
  • запись полученных данных на накопитель информации с целью ее дальнейшей расшифровки, анализа и формирования статистической базы данных.

Основные черты СБИ:

  • УниверсальностьСБИ функционирует совместно с бортовыми датчиками различных физических величин и разнообразными схемами подключения.
  • Реконфигурация. Возможность путем изменения аппаратной (замена и/или перестановка измерительных модулей в шасси) и программной (настройка ПО эксплуатирующими органами) составляющей СБИ подключать другие первичные датчики, проводить испытания других бортовых систем конечным пользователем.
  • СинхронностьАппаратная и программная синхронизация осуществляет привязку всех измеряемых параметров, независимо от типа и интерфейса, к единой временной шкале.

СОСТАВ:

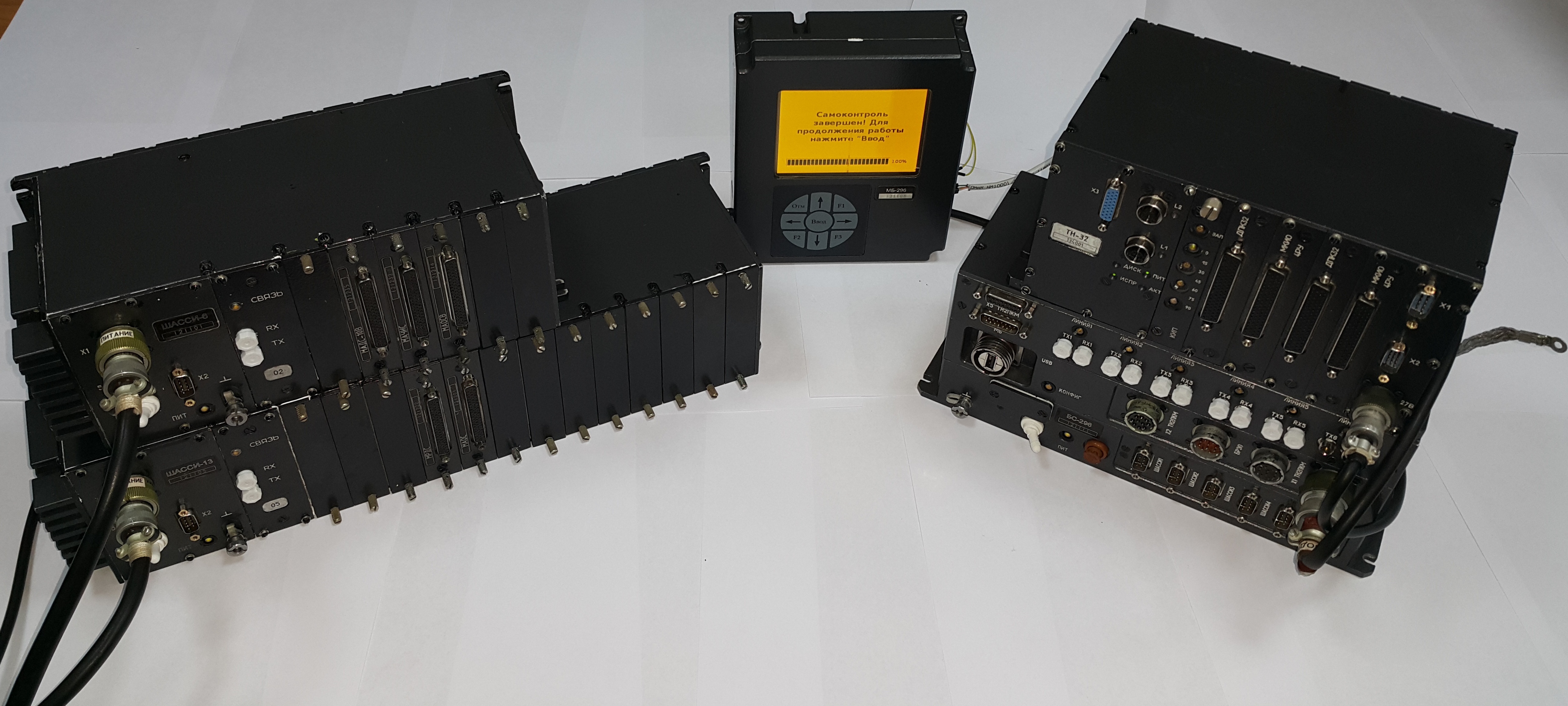

СТАНДАРТНЫЕ БАЗОВЫЕ КОНСТРУКТИВЫ (ШАССИ) НА 6, 9, 13 СЛОТОВ (КРЕЙТ ДЛЯ МОДУЛЕЙ АНАЛОГОВО-ЦИФРОВОГО ПРЕОБРАЗОВАНИЯ)

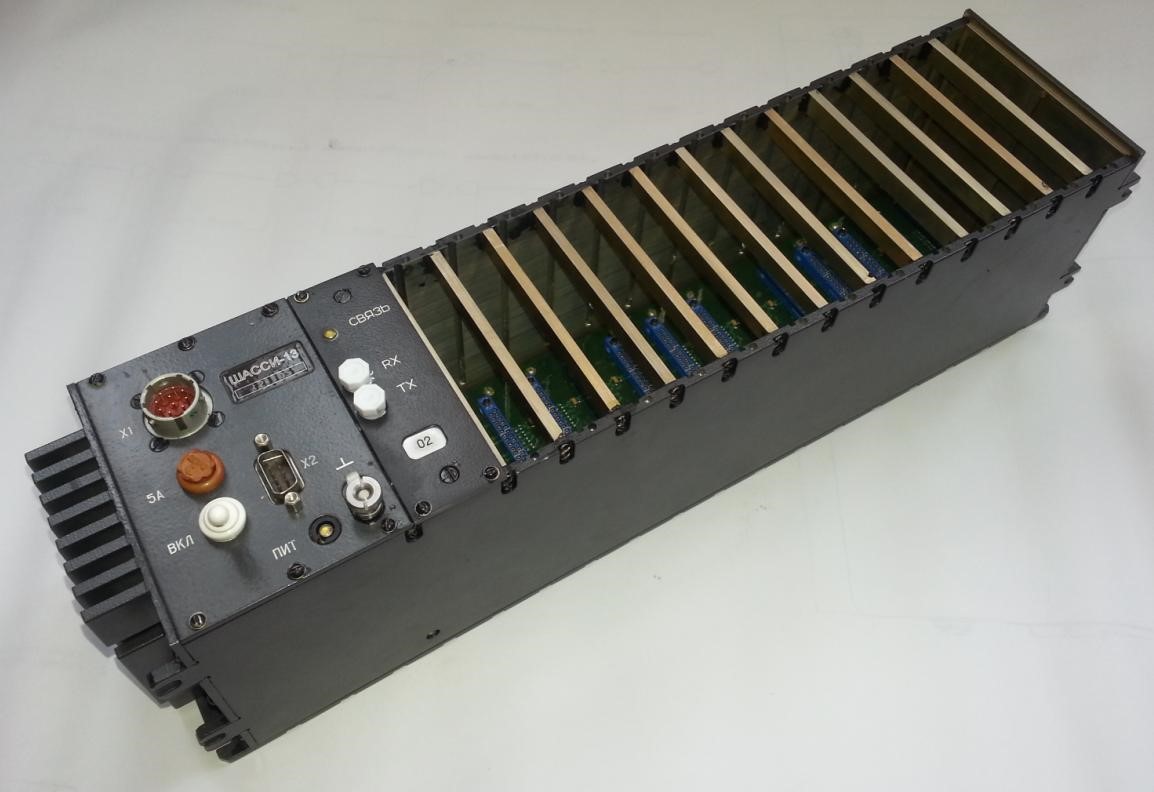

  • Шасси-13: Габариты: 449×106×143; Масса, кг: 3,4:

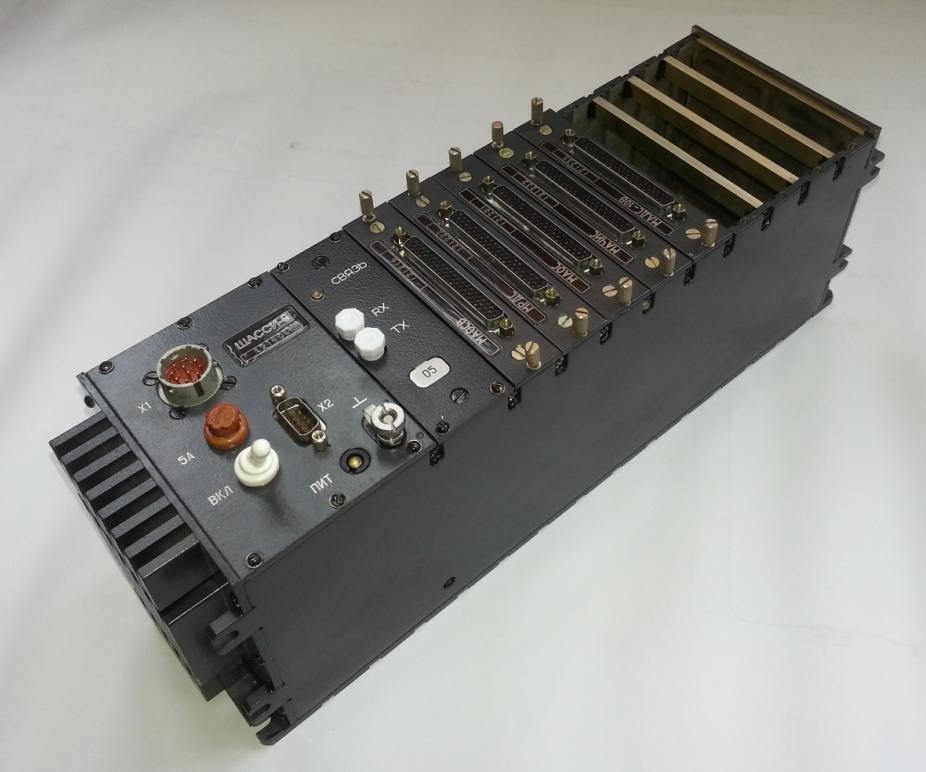

  • Шасси-9: Габариты: 357×106×143; Масса, кг: 2,9:

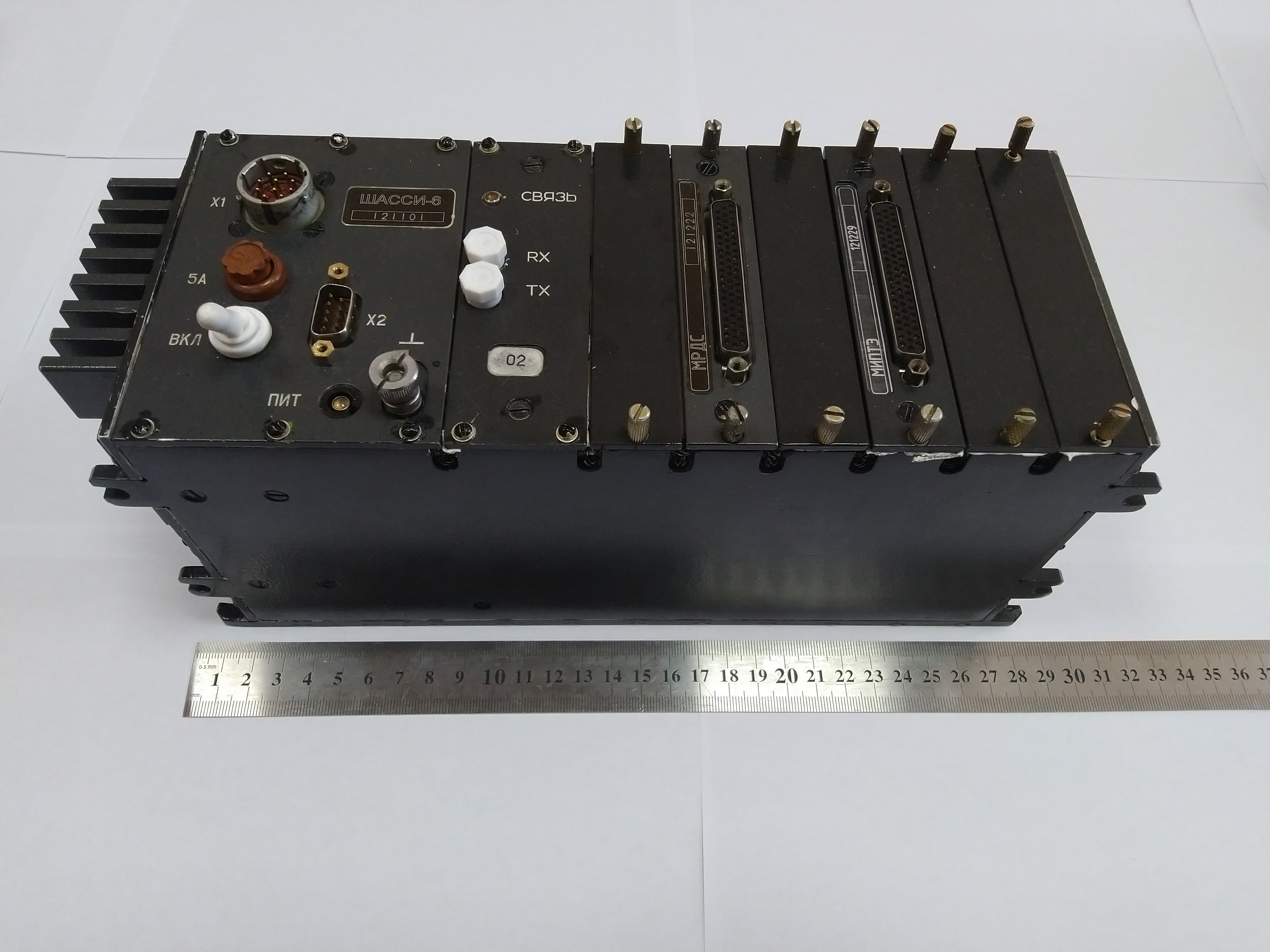

  • Шасси-6: Габариты: 288×106×143; Масса, кг: 2,5:

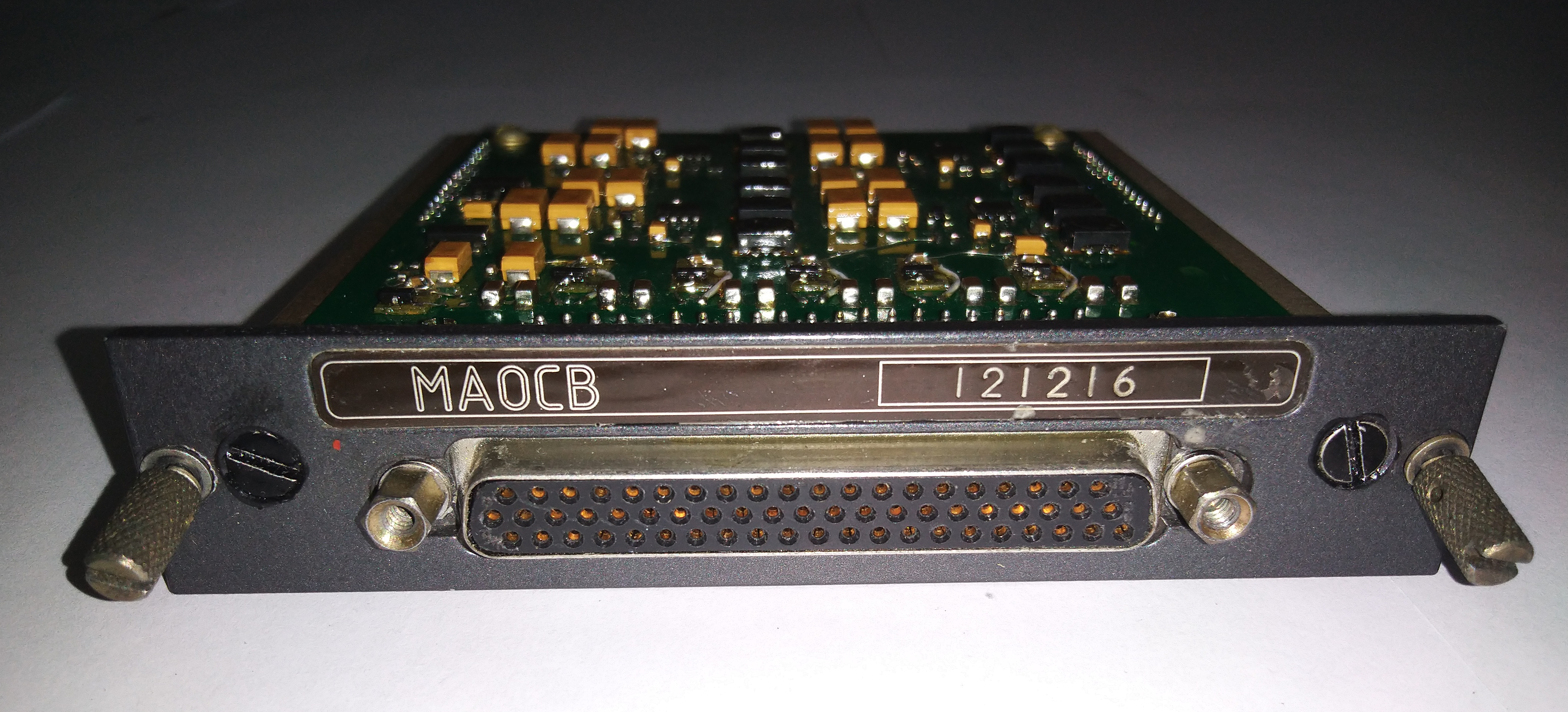

Модули аналогово-цифрового преобразования

Габаритные размеры (мм) - 106×115×22,5.
Масса – 0,165...0,185 кг.

Характеристики модулей АЦП:

Параметр

Наименование модуля аналогово-цифрового преобразования

МАОС

МАЧИС

МАДСТ

МАДС-100мВ

МАДС-1В

МАДС-10В

МРДС

МИПТЭ

МАОСВ

Источник сигнала

Однопроводной аналоговый

Четверть-
мостовые, потонцио-метрические схемы (в т.ч. термосопро-тивления)

Термопары
Х-К, Х-А

Полно - и полумостовые схемы, дифф. сигналы (тензо- и вибродатчики, шунты)

Полно - и полумостовые схемы, дифф. сигналы (тензо- и вибродатчики, шунты)

Полно - и полумостовые схемы, дифф. сигналы (тензо- и вибродатчики, шунты)

Разовые команды
27/обр,
частотные сигналы

СКТ-датчики

Вибродатчки ICP-типа AP2038(P)
AP2043-XX
AP2081-XX
AP2082M
AP2083

Количество каналов

48

16

16

12

12

12

16

16

12

Разрядность АЦП, бит

16

16

16

16

16

16

-

16

16

Диапазон входных значений

измеряемого параметра

0…±10

В

10…

1000

Ом

0…

±70

мВ

0…±0,1

В

0…±1

В

0…±10

В

Частота входных сигналов 0…32000 Гц меандр

0…~36 В СКЗ

(0…±51 В ампл.)

0…±5

В

Погрешность измерения, абсолютная (измерено при испытаниях)

0,05 В

0,77 Ом

0,31 мВ

0,08 мВ

0,006 В

0,06 В

0,83 Гц

0,08 В

0,02 В

Погрешность измерения, % от диапазона, не более

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Максимальная частота опроса, 1/сек, не менее

8500

12000

500

12000

12000

12000

32000

12000

30000

Уровень защиты от перенапряжения, B

+/- 40

+/-40

+/-40

+/-40

+/-40

+/-40

+/-40

+/-40

+/-40

Значение (диапазон) напряжения питания датчиков, B

минус 6 +/- 1

0...+/-5

-

0...+/-5

0...+/-5

0...+/-5

-

-

22 +/- 4

Организация питания датчиков

2 группы по 1А (через разъем БСПИ=269-хх)

4 группы по 4 входных канала

-

4 группы по 3 входных канала

4 группы по 3 входных канала

4 группы по 3 входных канала

-

-

4 группы по 3 входных канала

Ток питания одного датчика, мА

-

1...2

-

0...15

0...15

0...15

-

-

0...15

Балансировка каналов

-

-

-

есть, +/- 70 мкА

есть, +/- 70 мкА

есть, +/- 70 мкА

-

-

-

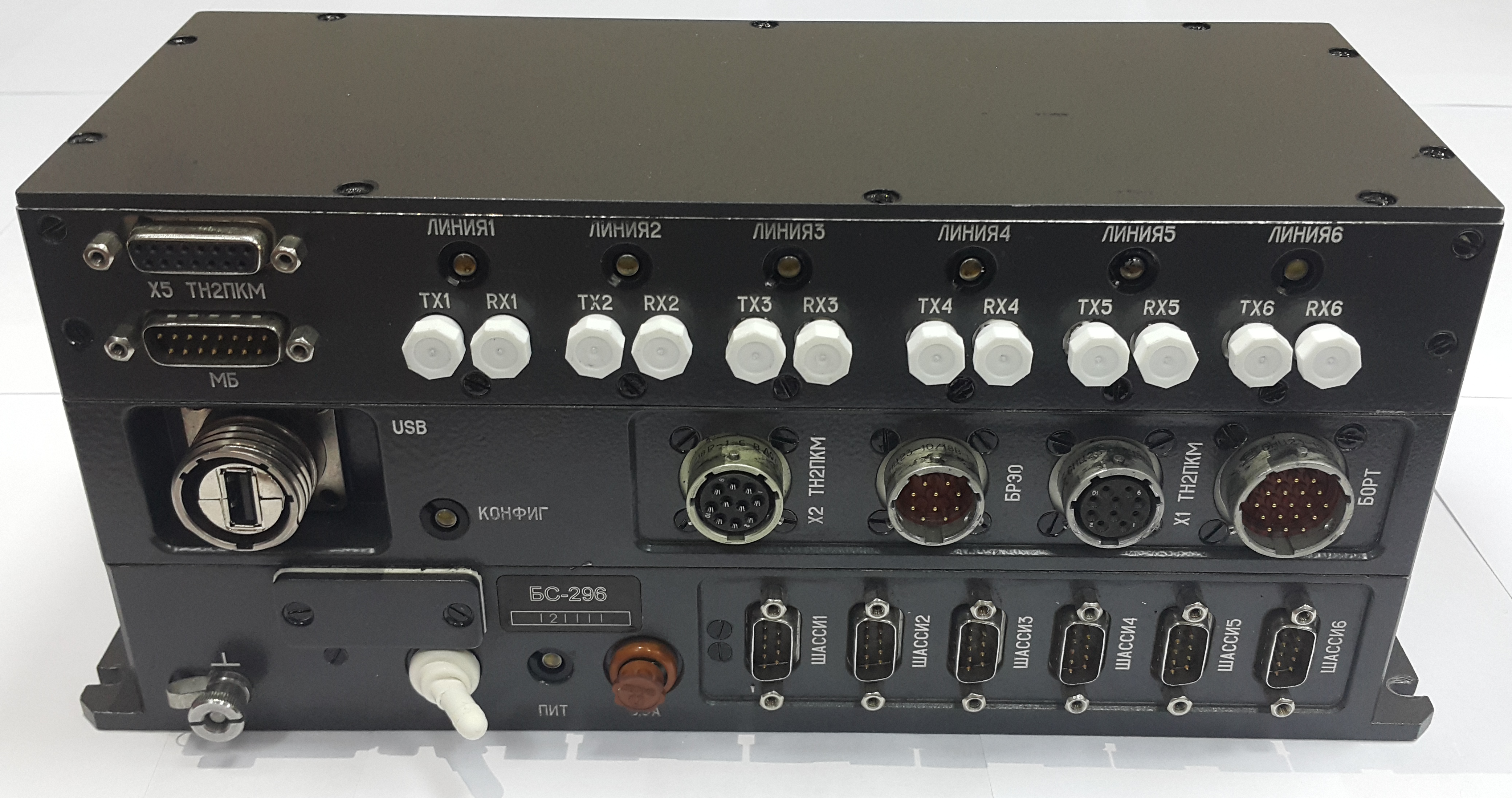

 Блок связи БС



Обеспечивает объединение информационных потоков от БСПИ в составе системы (до 6 БСПИ одновременно) по оптическому интерфейсу стандарта 100Base-FX и выдачу единого информационного потока по каналу 100Base-TX в накопитель, а также питание бортового монитора МБ.

Блок БС позволяет вводить новые рабочие программы посредством перепрограммирования системы при подключении по интерфейсу USB 2.0 внешнего съемного носителя с конфигурационными данными.

Блок БС имеет вход внешнего синхросигнала частотой 1 Гц, вход включения записи и выход синхросигнала частотой 1 Гц, соединенный со входами узлов синхронизации всех модулей сбора данных в системе, а также с блоком ТН-32. С целью расширения функциональных возможностей, в блоке БС имеется также дополнительный синхронизирующий модуль.

Габаритные размеры (мм) – 300×131×131. Масса – 2,5 кг.

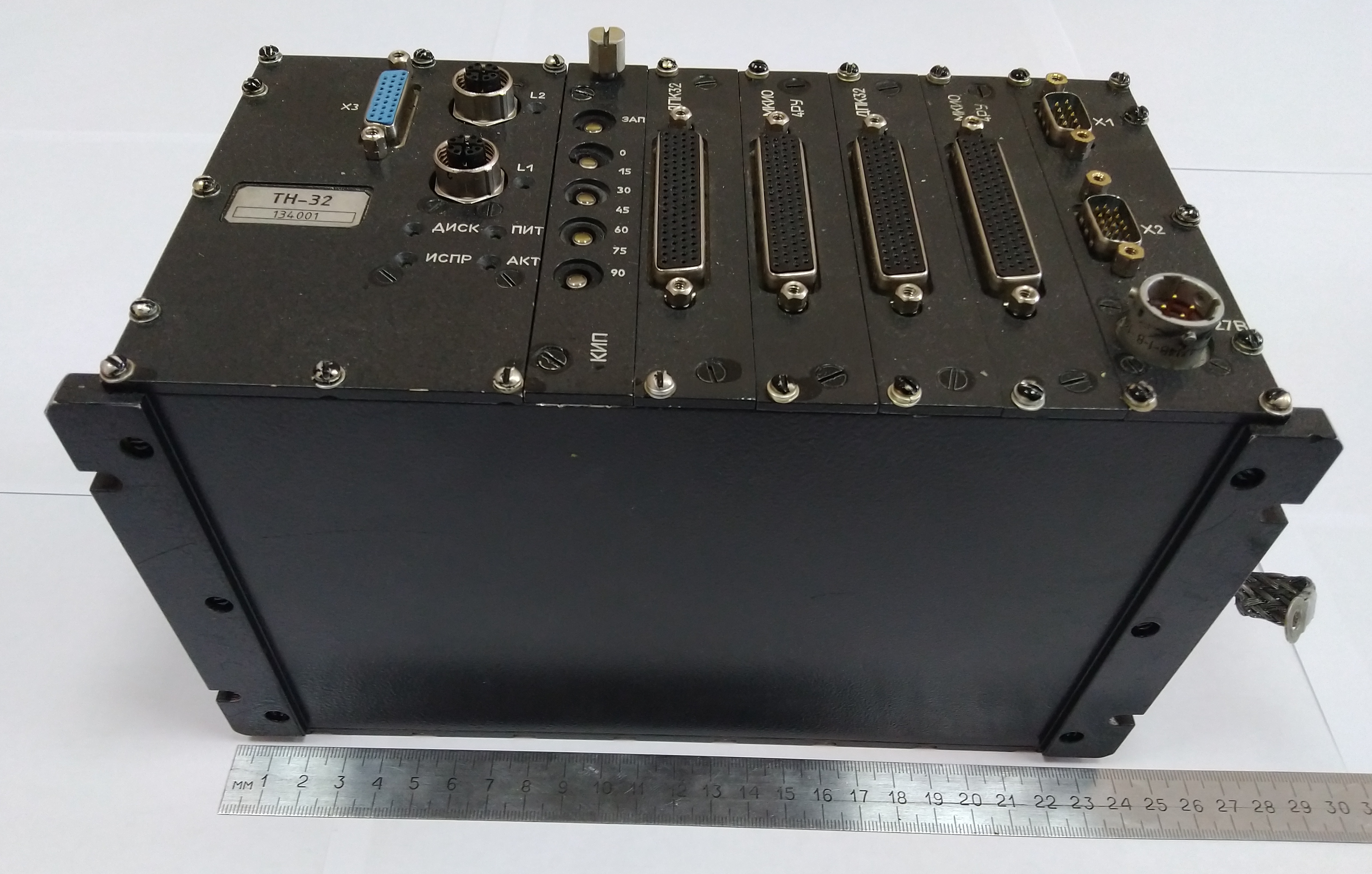

Твердотельный накопитель ТН-32.

Блок ТН-32 сохраняет данные в энергонезависимой памяти кассеты для последующей передачи их в ПЭВМ по интерфейсам USB 3.0 и Ethernet 1Гбит. Объем памяти 32 Гб.

Количество линий Ethernet 10/100/1000

2

Количество линий по ГОСТ 52070-2003



8 основных

8 резервных

Количество линий по ГОСТ 18977-79

64

Количество линий RS типа

RS-232

RS-485

RS-422



2

1

1

Объем файловой системы кассеты

32*109 байт

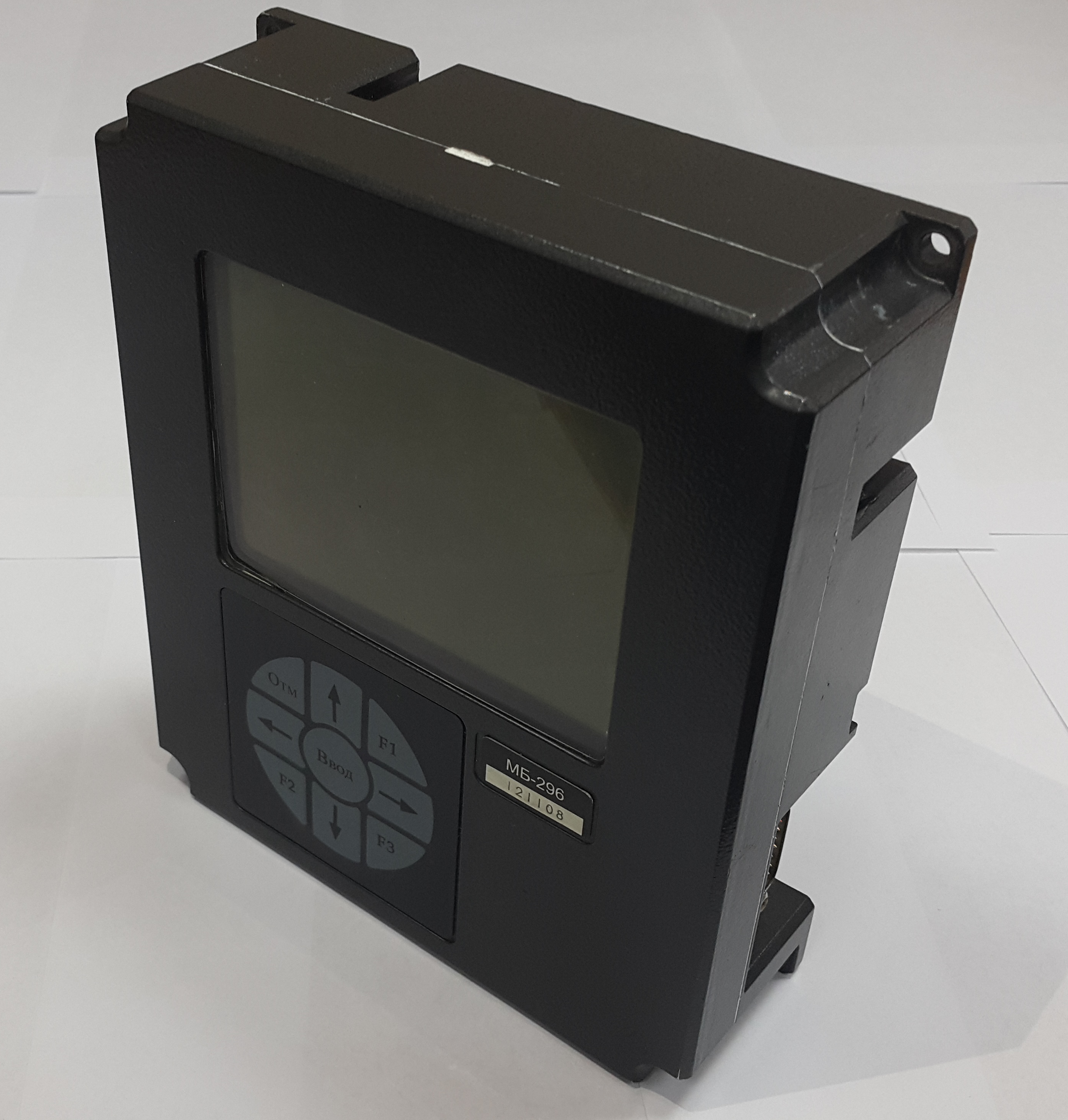

Монитор бортовой МБ

Предназначен для просмотра информации о подключенных датчиках и их состоянии, выбора и возможности задачи критических параметров отдельных каналов измерений, выдачи предупредительно-аварийной сигнализации по превышению диапазона, сигналов исправности СБИ.

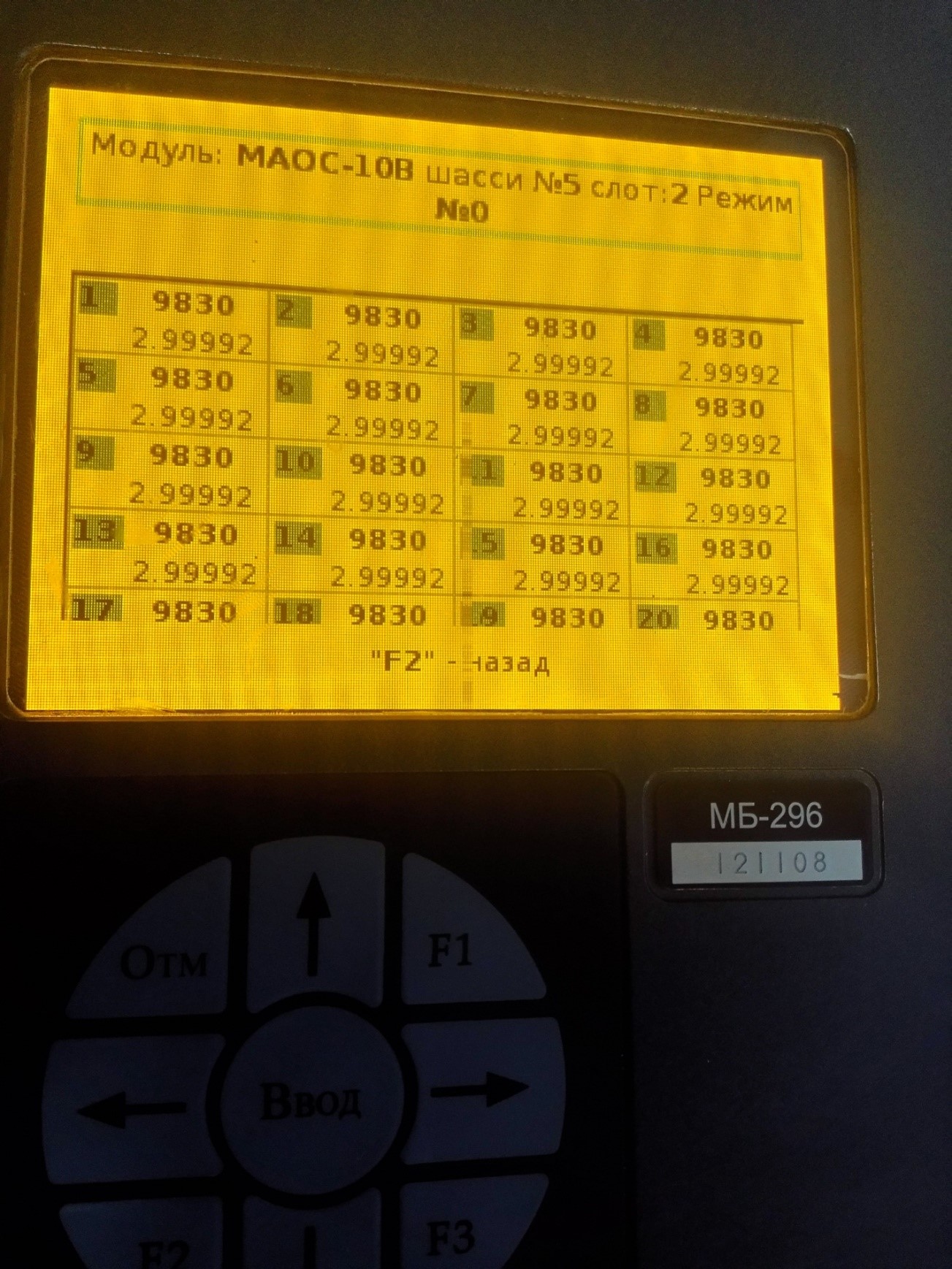

Пример визуального контроля исправного состояния модуля АЦП:

Монитор обеспечивает:

- просмотр и обработку текущей информации по любому аналоговому или цифровому каналу при проведении тарировок и проверочно-отладочных работ СБИ (в т.ч. допусковый контроль);

- определение (расчет) заданных критических параметров на основе принятой информации и результатов ее оперативной обработки;

- выработку предупредительно-аварийной сигнализации по значениям заданных критических параметров.

Габаритные размеры (мм) - 160×190×55.
Масса – 1,4 кг.

ДЛЯ ВСЕХ КОМПОНЕНТОВ СБИ:

Рабочая температура компонентов СБИ от минус 50oС до плюс 70oС.



ОБРАБОТКА ПОЛЕТНОЙ ИНФОРМАЦИИ

Для обработки зарегистрированной полетной информации применяется специальное программное математическое обеспечение СПМО.

СПМО предназначено для решения следующих основных задач:

- управление базами данных объектов испытаний;

- ввод и редактирование различной описательной и классифицирующей информации;

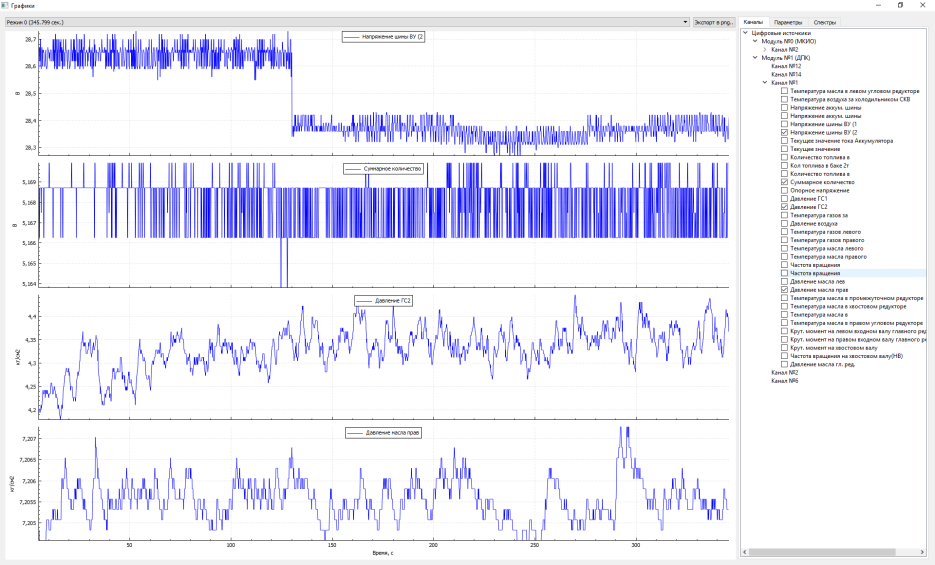

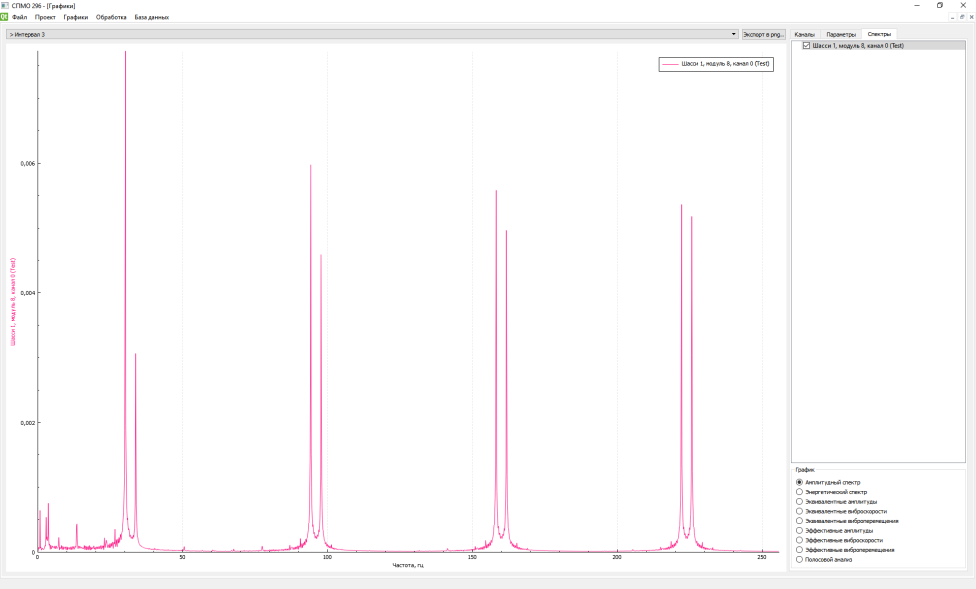

- визуализация, тематическая обработка и документирование зарегистрированной измерительной информации;

- размещение результатов тематической обработки в базах данных;

- доступ к результатам обработки, их анализ, обобщение и документирование.
